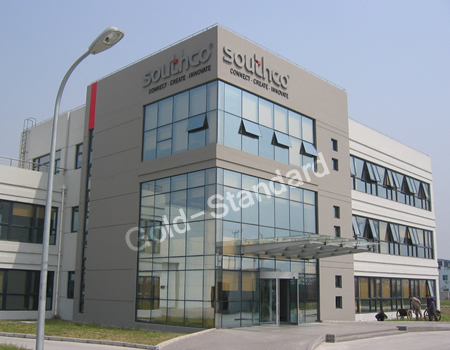

索斯科锁定系统(上海)有限公司属全外资塑料制品生产企业:厂房建筑面积约5000m2。空调面积约3000m2,分3个区域。其中生产准备区约576 m2、成品整理区600 m2、生产区域1824 m2。生产设备为20台配置,操作人员为200人。总冷负荷约为1300kw。选用开利螺杆式冷水机组30HXC300A机组1台,制冷量1044kw。提供7-12℃的冷冻水,为9台立式空气处理器空调冷源。
1.空气调节: 该系统的空气处理机组设置于二层空调房,由房间的东、西侧的格栅式风口作新风引入及厂房内的自然回风,形成混合新风系统。厂房内以192000m3/h风量,配合新风处理,调节厂房内空气。由36000 m3/h风量的空气处理器对成品库作空气处理。送风模式为旋流式送风口及格栅式斜侧送风口结合送风。
2.排风系统: 该厂房的功能为塑料制品,厂房内有较高的发热量。利用热空气上升及空调冷空气下降的气流组织。在厂房的上部设有机械排风。当厂房内温度超高,热空气上升时,可启用厂房内的屋顶风机进行空气置换。也可作为定时排放进行空气置换。 另生产线配置专用排风系统。
3.工艺冷冻水系统的设计: 1)工艺冷冻水的作用是为塑料制品生产系统的设备提供冷却水源。系统设计由开利30HK-036活塞式冷水机组提供冷冻水。该系统的工作流程由冷水机组、混合水箱、冷却水泵、冷冻水泵、工艺循环水泵组成。原设计一期准备20台生产设备系统,目前先投入5台生产线。工艺温度控制要求:生产工艺冷却水要求5℃-18℃。按生产冷却温度的需求,可按需进行调节控制。该系统也可满足工艺水与冷却水塔之间能切换的需求。
2)工艺冷冻水系统组合: a.开利30HK-036机组为系统提供冷冻水的冷源。其出水温度按生产工艺的要求进行设定。 b.混合水箱:其主要作用对工艺水系统提供均匀温度的水系。由冷水机组提供的冷水与车间生产设备循环回来的水混合达到一定的水温,经过工艺循环水泵输送到工艺系统。 c.水泵: 冷却水循环泵:其功能负责冷水机组的冷凝器与冷却塔热交换的动力用泵。 冷冻水循环泵:其功能负责冷水机组的蒸发器与混合水箱提供冷水的动力用泵。 工艺水循环泵:其功能负责冷水机组提供的冷冻水与生产系统回来的生产回水在混合水箱中进行混合后,向工艺水系统提供冷水的动力用泵。 d.冷却塔:其功能负责冷水机组提供的冷却水与空气进行热交换。还具备切换阀门后直接为生产系统工艺冷却水系统提供冷水的热交换。 |
